ตู้จำหน่ายไฟฟ้าแรงต่ำมีหน้าที่อะไร?

ในฐานะซัพพลายเออร์ของตู้จำหน่ายไฟฟ้าแรงต่ำ ฉันได้รับสิทธิพิเศษที่ได้เห็นโดยตรงถึงบทบาทสำคัญของตู้เหล่านี้ในระบบไฟฟ้าสมัยใหม่ ในบล็อกนี้ ผมจะเจาะลึกฟังก์ชันของตู้จำหน่ายแรงดันไฟฟ้าต่ำ โดยสำรวจความสำคัญของตู้นี้ในการรับประกันการกระจายพลังงานไฟฟ้าที่ปลอดภัยและมีประสิทธิภาพ

การกระจายอำนาจ

โดยพื้นฐานแล้ว หน้าที่หลักของตู้จำหน่ายแรงดันไฟฟ้าต่ำคือการกระจายพลังงานไฟฟ้าจากแหล่งพลังงานหลักไปยังวงจรย่อยและอุปกรณ์ไฟฟ้าต่างๆ ในสภาพแวดล้อมเชิงพาณิชย์ เชิงพาณิชย์ และที่อยู่อาศัย ไฟฟ้าจะมาถึงอาคารผ่านทางตัวป้อนหลักที่เข้ามา ตู้จำหน่ายแรงดันไฟฟ้าต่ำใช้พลังงานที่เข้ามานี้และแบ่งออกเป็นวงจรเล็กๆ หลายวงจร โดยแต่ละวงจรมีไว้สำหรับพื้นที่หรือประเภทของอุปกรณ์เฉพาะ

ตัวอย่างเช่น ในอาคารพาณิชย์ขนาดใหญ่ พลังงานหลักอาจแบ่งออกเป็นวงจรสำหรับไฟส่องสว่าง ระบบ HVAC อุปกรณ์สำนักงาน และระบบรักษาความปลอดภัย แผนกนี้ช่วยให้สามารถควบคุมและจัดการการใช้พลังงานได้ดียิ่งขึ้น การแยกฟังก์ชันต่างๆ ออกเป็นวงจรต่างๆ จะทำให้แยกปัญหาได้ง่ายขึ้นเมื่อเกิดปัญหา หากมีข้อผิดพลาดในวงจรไฟส่องสว่าง สามารถปิดระบบได้โดยไม่ส่งผลกระทบต่อการทำงานของระบบที่สำคัญอื่นๆ เช่น HVAC หรือความปลอดภัย

ที่ตู้จำหน่ายไฟฟ้าแรงต่ำมีการติดตั้งอุปกรณ์สวิตชิ่งต่างๆ เช่น เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ และฟิวส์ อุปกรณ์เหล่านี้มีหน้าที่ควบคุมการไหลของกระแสไฟฟ้าและป้องกันวงจรจากกระแสเกิน การลัดวงจร และข้อผิดพลาดทางไฟฟ้าอื่นๆ ตัวอย่างเช่น เซอร์กิตเบรกเกอร์จะตัดการทำงานโดยอัตโนมัติเมื่อตรวจพบกระแสไฟฟ้าที่ผิดปกติ ช่วยป้องกันความเสียหายต่ออุปกรณ์ไฟฟ้า และลดความเสี่ยงในการเกิดเพลิงไหม้ทางไฟฟ้า

การป้องกัน

การป้องกันเป็นอีกหน้าที่สำคัญของตู้จำหน่ายแรงดันไฟฟ้าต่ำ ระบบไฟฟ้ามีแนวโน้มที่จะเกิดข้อผิดพลาดต่างๆ รวมถึงการลัดวงจร โอเวอร์โหลด และฟอลต์กราวด์ การลัดวงจรเกิดขึ้นเมื่อมีการเชื่อมต่อโดยไม่ได้ตั้งใจระหว่างตัวนำสองตัวที่มีแรงดันไฟฟ้าต่างกัน ส่งผลให้กระแสไฟฟ้าไหลสูงมาก โอเวอร์โหลดเกิดขึ้นเมื่อกระแสที่ไหลผ่านวงจรเกินความจุที่กำหนด ข้อผิดพลาดของกราวด์เกิดขึ้นเมื่อตัวนำไฟฟ้าสัมผัสกับกราวด์

อุปกรณ์สวิตชิ่งในตู้กระจายสินค้าทำหน้าที่เป็นเกราะป้องกัน ฟิวส์เป็นอุปกรณ์ป้องกันแบบใช้ครั้งเดียวซึ่งจะละลายเมื่อกระแสไฟฟ้าเกินระดับที่กำหนดทำให้วงจรขาด ในทางกลับกัน เซอร์กิตเบรกเกอร์สามารถรีเซ็ตได้หลังจากที่เบรกเกอร์ตัดการทำงาน สะดวกและเชื่อถือได้มากขึ้นสำหรับการใช้งานซ้ำ พวกเขาสามารถขัดจังหวะวงจรได้อย่างรวดเร็วเมื่อตรวจพบข้อผิดพลาด ปกป้องอุปกรณ์ที่เชื่อมต่อจากความเสียหาย

นอกเหนือจากการป้องกันกระแสเกินแล้ว ตู้จำหน่ายแรงดันไฟฟ้าต่ำบางรุ่นยังให้การป้องกันปรากฏการณ์ทางไฟฟ้าอื่นๆ เช่น แรงดันตกต่ำและแรงดันไฟเกิน แรงดันไฟฟ้าต่ำอาจทำให้มอเตอร์หยุดทำงานและอุปกรณ์อื่นๆ ทำงานผิดปกติ ในขณะที่แรงดันไฟฟ้าเกินอาจทำให้ชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนเสียหายได้ อุปกรณ์ป้องกันแรงดันไฟฟ้าแบบพิเศษในตู้จะตรวจสอบระดับแรงดันไฟฟ้าและดำเนินการที่เหมาะสมเพื่อปกป้องระบบไฟฟ้า

การติดตามและการควบคุม

ตู้จำหน่ายแรงดันไฟฟ้าต่ำสมัยใหม่มักมาพร้อมกับคุณสมบัติการตรวจสอบและการควบคุมขั้นสูง คุณสมบัติเหล่านี้ช่วยให้ผู้ปฏิบัติงานสามารถติดตามพารามิเตอร์ทางไฟฟ้า เช่น แรงดันไฟฟ้า กระแสไฟฟ้า กำลัง และการใช้พลังงานแบบเรียลไทม์ ตู้สามารถส่งข้อมูลไปยังระบบควบคุมกลางหรือสถานีตรวจสอบระยะไกลผ่านเซ็นเซอร์และอินเทอร์เฟซการสื่อสารในตัว

การตรวจสอบตามเวลาจริงนี้ช่วยให้สามารถบำรุงรักษาเชิงรุกและการจัดการพลังงานอย่างมีประสิทธิภาพ ตัวอย่างเช่น หากระบบตรวจสอบตรวจพบกระแสที่เพิ่มขึ้นอย่างผิดปกติในวงจรใดวงจรหนึ่ง ระบบจะสามารถแจ้งเตือนเจ้าหน้าที่ซ่อมบำรุง ซึ่งสามารถตรวจสอบสาเหตุได้ก่อนที่จะเกิดข้อผิดพลาดร้ายแรง การจัดการพลังงานยังได้รับการปรับปรุง เนื่องจากผู้ปฏิบัติงานสามารถวิเคราะห์รูปแบบการใช้พลังงานของวงจรต่างๆ และทำการปรับเปลี่ยนเพื่อเพิ่มประสิทธิภาพการใช้พลังงาน

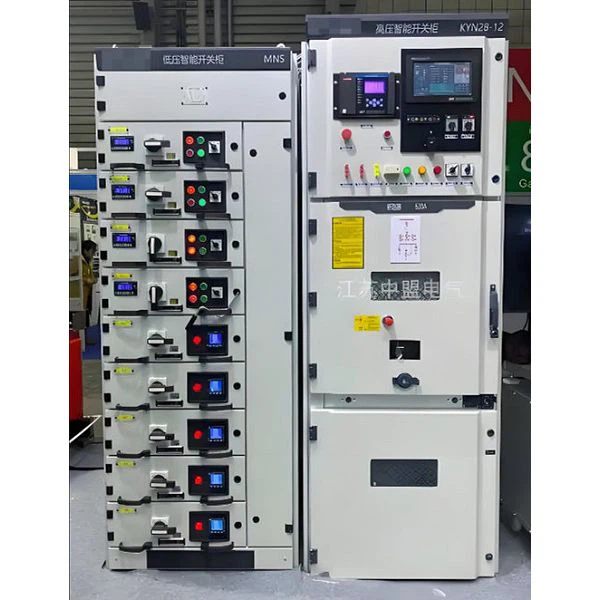

ที่ตู้แรงดันต่ำอัจฉริยะ (ตู้ iLV)ยกระดับการตรวจสอบและควบคุมไปอีกระดับ ใช้เทคโนโลยีดิจิทัลขั้นสูงเพื่อให้ข้อมูลระบบไฟฟ้าที่แม่นยำและละเอียดยิ่งขึ้น นอกจากนี้ยังสามารถบูรณาการเข้ากับระบบการจัดการอาคารอื่นๆ ได้อีกด้วย ช่วยให้สามารถควบคุมแสงสว่าง HVAC และอุปกรณ์ไฟฟ้าอื่นๆ ได้อย่างราบรื่น

การแยกตัว

การแยกส่วนเป็นฟังก์ชันด้านความปลอดภัยที่สำคัญของตู้จำหน่ายแรงดันไฟฟ้าต่ำ ในการบำรุงรักษาหรือสถานการณ์ฉุกเฉินจำเป็นต้องแยกระบบไฟฟ้าบางส่วนออกเพื่อป้องกันการไหลของกระแสไฟฟ้า ตู้ได้รับการออกแบบให้มีสวิตช์แยกที่สามารถดำเนินการด้วยตนเองหรือโดยอัตโนมัติเพื่อตัดการเชื่อมต่อวงจรเฉพาะหรือกลุ่มวงจรจากแหล่งพลังงานหลัก

การแยกส่วนนี้รับประกันความปลอดภัยของเจ้าหน้าที่ซ่อมบำรุงที่สามารถทำงานกับวงจรแยกได้โดยไม่มีความเสี่ยงจากไฟฟ้าช็อต ยังช่วยควบคุมข้อบกพร่องอีกด้วย หากเกิดข้อผิดพลาดในวงจรใดวงจรหนึ่ง การแยกวงจรนั้นออกไปสามารถป้องกันข้อผิดพลาดไม่ให้แพร่กระจายไปยังส่วนอื่นๆ ของระบบไฟฟ้า ซึ่งจะช่วยลดผลกระทบต่อการทำงานโดยรวมให้เหลือน้อยที่สุด

ความยืดหยุ่นและการขยายตัว

ตู้จำหน่ายแรงดันไฟฟ้าต่ำได้รับการออกแบบให้มีความยืดหยุ่นและขยายได้ง่าย เมื่อธุรกิจเติบโตขึ้นหรือข้อกำหนดด้านไฟฟ้าเปลี่ยนแปลงไป อาจจำเป็นต้องเพิ่มวงจรหรืออุปกรณ์ใหม่ในระบบไฟฟ้า การออกแบบแบบโมดูลาร์ของตู้กระจายสินค้าช่วยให้สามารถติดตั้งส่วนประกอบเพิ่มเติม เช่น เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ และมิเตอร์ได้อย่างง่ายดาย

ความยืดหยุ่นนี้ช่วยลดต้นทุนและความซับซ้อนในการอัพเกรดระบบ แทนที่จะต้องเปลี่ยนตู้กระจายสินค้าทั้งหมด จำเป็นต้องเพิ่มเฉพาะส่วนประกอบที่จำเป็นเท่านั้น นอกจากนี้ยังช่วยให้สามารถปรับโหลดและข้อกำหนดทางไฟฟ้าที่เปลี่ยนแปลงได้อย่างรวดเร็ว เพื่อให้มั่นใจว่าระบบไฟฟ้าจะสามารถตอบสนองความต้องการของโรงงานได้ตลอดเวลา

บทสรุป

โดยสรุป ตู้จำหน่ายไฟฟ้าแรงต่ำถือเป็นส่วนประกอบสำคัญของระบบไฟฟ้าทุกชนิด หน้าที่ของการกระจายพลังงาน การป้องกัน การตรวจสอบและการควบคุม การแยกส่วน และความยืดหยุ่น มีความสำคัญต่อการทำงานของอุปกรณ์ไฟฟ้าอย่างปลอดภัย มีประสิทธิภาพ และเชื่อถือได้ ไม่ว่าจะในโรงงานอุตสาหกรรม อาคารพาณิชย์ หรืออาคารพักอาศัย ตู้จ่ายไฟมีบทบาทสำคัญในการรับประกันว่าจะมีการจ่ายและจัดการไฟฟ้าอย่างมีประสิทธิภาพ

หากคุณอยู่ในตลาดตู้จำหน่ายแรงดันไฟฟ้าต่ำคุณภาพสูง ฉันขอเชิญคุณติดต่อฉันเพื่อขอพูดคุยโดยละเอียด เราสามารถสำรวจได้ว่าผลิตภัณฑ์ของเราสามารถตอบสนองความต้องการทางไฟฟ้าเฉพาะของคุณได้อย่างไร และช่วยเพิ่มประสิทธิภาพระบบไฟฟ้าของคุณ

อ้างอิง

• คู่มือการติดตั้งระบบไฟฟ้า Schneider Electric
• คู่มือสวิตช์เกียร์แรงดันต่ำและเกียร์ควบคุม, Siemens
