ข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้าสำหรับตู้ควบคุมมีอะไรบ้าง?

ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) เป็นสิ่งสำคัญเมื่อพูดถึงตู้ควบคุม ในฐานะซัพพลายเออร์ตู้ควบคุม การทำความเข้าใจและการปฏิบัติตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้าไม่เพียงแต่จำเป็นสำหรับการทำงานที่เหมาะสมของตู้เท่านั้น แต่ยังรวมถึงความมั่นใจในความน่าเชื่อถือโดยรวมของระบบไฟฟ้าที่ติดตั้งอีกด้วย

ความเข้ากันได้ทางแม่เหล็กไฟฟ้าคืออะไร?

ความเข้ากันได้ทางแม่เหล็กไฟฟ้าหมายถึงความสามารถของอุปกรณ์หรือระบบไฟฟ้าหรืออิเล็กทรอนิกส์ในการทำงานที่น่าพอใจในสภาพแวดล้อมทางแม่เหล็กไฟฟ้าโดยไม่ทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าที่ไม่อาจยอมรับได้กับอุปกรณ์หรือระบบอื่น ๆ ในสภาพแวดล้อมเดียวกันนั้น ในบริบทของตู้ควบคุม หมายความว่าตู้และส่วนประกอบภายในควรได้รับการออกแบบและติดตั้งในลักษณะที่ไม่ก่อให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) มากเกินไป และไม่ไวต่อ EMI ที่มีอยู่ในสิ่งแวดล้อม

แหล่งที่มาของการรบกวนทางแม่เหล็กไฟฟ้าในตู้ควบคุม

มีแหล่งกำเนิดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าหลายแหล่งภายในตู้ควบคุม แหล่งที่มาหลักประการหนึ่งคืออุปกรณ์อิเล็กทรอนิกส์กำลัง เช่น ไดรฟ์ความถี่แปรผัน (VFD) เครื่องสำรองไฟ (UPS) และอุปกรณ์จ่ายไฟแบบสวิตชิ่ง อุปกรณ์เหล่านี้ใช้เทคนิคการสลับความถี่สูงในการแปลงพลังงานไฟฟ้า ซึ่งสามารถสร้างสัญญาณรบกวนแม่เหล็กไฟฟ้าได้จำนวนมาก

แหล่งสำคัญอีกแหล่งหนึ่งคือมอเตอร์ที่เชื่อมต่อกับตู้ควบคุม เมื่อมอเตอร์สตาร์ท หยุด หรือเปลี่ยนความเร็ว กระแสไฟฟ้าที่ไหลผ่านขดลวดของมอเตอร์จะเกิดการเปลี่ยนแปลงกะทันหัน การเปลี่ยนแปลงในปัจจุบันสามารถกระตุ้นให้เกิดสนามแม่เหล็กไฟฟ้าที่อาจทำให้เกิดการรบกวนในวงจรใกล้เคียง นอกจากนี้ รีเลย์และคอนแทคเตอร์ที่ใช้ในตู้ยังสร้างส่วนโค้งเมื่อเปิดหรือปิด ซึ่งเป็นแหล่งกำเนิดสัญญาณรบกวนแม่เหล็กไฟฟ้าด้วย

ข้อกำหนด EMC สำหรับตู้ควบคุม

ดำเนินการปล่อย

การปล่อยก๊าซเรือนกระจกหมายถึงการรบกวนที่ส่งผ่านสายไฟและสายสัญญาณ ตู้ควบคุมจะต้องปฏิบัติตามมาตรฐานที่เกี่ยวข้องเพื่อจำกัดปริมาณการปล่อยก๊าซเรือนกระจก ตัวอย่างเช่น มาตรฐาน EN 55011 ในยุโรปกำหนดขีดจำกัดสำหรับการปล่อยก๊าซเรือนกระจกของอุปกรณ์ทางอุตสาหกรรม วิทยาศาสตร์ และการแพทย์ (ISM) เพื่อให้เป็นไปตามข้อกำหนดเหล่านี้ ตู้ควบคุมมักใช้ตัวกรองกำลังไฟและสัญญาณอินพุตและเอาต์พุต ตัวกรองเหล่านี้สามารถระงับสัญญาณรบกวนความถี่สูงและป้องกันไม่ให้แพร่กระจายผ่านเครือข่ายไฟฟ้า

การแผ่รังสี

การแผ่รังสีคือการรบกวนทางแม่เหล็กไฟฟ้าที่แผ่ออกสู่พื้นที่โดยรอบ ตู้ควบคุมควรได้รับการออกแบบเพื่อลดการปล่อยรังสีให้เหลือน้อยที่สุด ซึ่งสามารถทำได้โดยการออกแบบตู้ที่เหมาะสม ตู้ควรมีคุณสมบัติป้องกันที่ดีเพื่อป้องกันการเล็ดลอดของสนามแม่เหล็กไฟฟ้า ตู้ที่ได้รับการออกแบบมาอย่างดีอาจทำจากวัสดุนำไฟฟ้า เช่น เหล็กหรืออะลูมิเนียม ซึ่งสามารถทำหน้าที่เป็นกรงฟาราเดย์เพื่อป้องกันคลื่นแม่เหล็กไฟฟ้าที่แผ่ออกมา นอกจากนี้ ตู้ควรมีการต่อสายดินที่เหมาะสมเพื่อให้มีเส้นทางความต้านทานต่ำสำหรับกระแสไฟฟ้า

ภูมิคุ้มกันต่อการรบกวนทางแม่เหล็กไฟฟ้า

ตู้ควบคุมจะต้องสามารถทนต่อการรบกวนทางแม่เหล็กไฟฟ้าที่มีอยู่ในสภาพแวดล้อมการทำงานได้ ซึ่งรวมถึงภูมิคุ้มกันต่อการปล่อยประจุไฟฟ้าสถิต (ESD), สนามแม่เหล็กไฟฟ้าความถี่วิทยุ (RF), กระแสไฟฟ้าชั่วครู่/ระเบิดเร็ว (EFT/B) และไฟกระชาก มาตรฐาน เช่น IEC 61000 - 4 series ระบุวิธีทดสอบและข้อกำหนดสำหรับการประเมินภูมิคุ้มกันของอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ต่อสัญญาณรบกวนประเภทนี้

ตัวอย่างเช่น ในระหว่างการทดสอบ ESD จะมีการปล่อยประจุไฟฟ้าสถิตแรงดันสูงไปที่ตู้ควบคุมเพื่อจำลองผลกระทบของการปล่อยประจุไฟฟ้าสถิตจากร่างกายมนุษย์ ตู้ควรจะสามารถทำงานต่อไปได้ตามปกติโดยไม่มีความผิดปกติใดๆ เพื่อปรับปรุงภูมิคุ้มกันต่อ ESD ตู้สามารถติดตั้งอุปกรณ์ป้องกัน ESD เช่น วาริสเตอร์หรือซีเนอร์ ณ จุดที่เหมาะสม

เป็นไปตามข้อกำหนดของ EMC ในตู้ควบคุมประเภทต่างๆ

ตู้ควบคุม PLC

ตู้ควบคุม PLCมีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม PLC มีความไวต่อการรบกวนทางแม่เหล็กไฟฟ้า และตัวเรือนของตู้ควบคุมจะต้องมีสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่เหมาะสม ตู้ควรมีการต่อสายดินและการป้องกันที่เหมาะสมเพื่อปกป้อง PLC จาก EMI ภายนอก นอกจากนี้ ควรกรองแหล่งจ่ายไฟสำหรับ PLC เพื่อกำจัดเสียงรบกวนที่เกิดขึ้น ควรให้ความสนใจเป็นพิเศษกับสายไฟภายในตู้เพื่อลดการเชื่อมต่อระหว่างสายเคเบิลกับสายเคเบิล

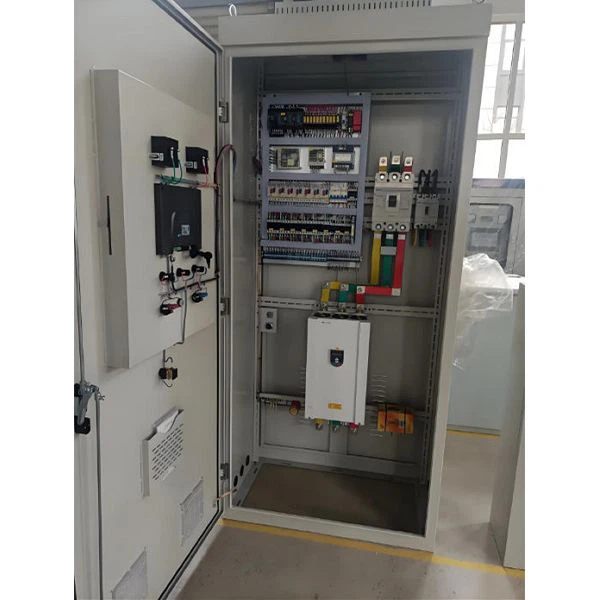

ตู้ควบคุมอุตสาหกรรม

ตู้ควบคุมอุตสาหกรรมใช้ในงานอุตสาหกรรมหลายประเภท ตั้งแต่โรงงานผลิตไปจนถึงโรงงานผลิตไฟฟ้า ในสภาพแวดล้อมทางอุตสาหกรรม มีแหล่งกำเนิดสัญญาณรบกวนแม่เหล็กไฟฟ้ามากมาย เช่น มอเตอร์ขนาดใหญ่ หม้อแปลงไฟฟ้า และอุปกรณ์เชื่อม ตู้ควบคุมอุตสาหกรรมต้องมีความทนทานต่อการรบกวนเหล่านี้สูง พวกเขามักจะมีระบบป้องกันและสายดินที่แข็งแกร่งกว่าเมื่อเปรียบเทียบกับตู้ประเภทอื่น ควรปิดผนึกกล่องหุ้มอย่างระมัดระวังเพื่อป้องกันสนามแม่เหล็กไฟฟ้าเข้ามา และส่วนประกอบภายในควรจัดวางในลักษณะที่ลดการรบกวนซึ่งกันและกันให้เหลือน้อยที่สุด

ตู้ควบคุมกลางแจ้ง

ตู้ควบคุมกลางแจ้งเผชิญกับความท้าทายเพิ่มเติมในแง่ของ EMC นอกเหนือจากแหล่งที่มาของการรบกวนตามปกติแล้ว ตู้กลางแจ้งยังต้องเผชิญกับปรากฏการณ์แม่เหล็กไฟฟ้าในชั้นบรรยากาศ เช่น ฟ้าผ่า ฟ้าผ่าสามารถกระตุ้นให้เกิดไฟกระชากแรงดันสูงมากในสายไฟฟ้าและสายสื่อสารที่เชื่อมต่อกับตู้ ตู้ควบคุมกลางแจ้งจำเป็นต้องติดตั้งอุปกรณ์ป้องกันไฟกระชากเพื่อเปลี่ยนทิศทางไฟกระชากที่เกิดจากฟ้าผ่าลงสู่พื้น ตู้ควรต่อสายดินอย่างดีเพื่อความปลอดภัยของอุปกรณ์ภายใน และเพื่อป้องกันการแพร่กระจายของการรบกวนทางแม่เหล็กไฟฟ้า

ความสำคัญของการปฏิบัติตามข้อกำหนดของ EMC

การปฏิบัติตามข้อกำหนด EMC สำหรับตู้ควบคุมถือเป็นสิ่งสำคัญสูงสุด ประการแรก ช่วยให้มั่นใจได้ถึงการทำงานที่เหมาะสมของอุปกรณ์ภายในตู้ การรบกวนทางแม่เหล็กไฟฟ้าอาจทำให้เกิดการทำงานผิดปกติในชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อน นำไปสู่สัญญาณควบคุมที่ไม่ถูกต้อง ข้อผิดพลาดของข้อมูล และแม้แต่ระบบล้มเหลว

ประการที่สอง ช่วยให้ปฏิบัติตามมาตรฐานและข้อบังคับระดับชาติและนานาชาติที่เกี่ยวข้อง หลายประเทศมีกฎระเบียบที่เข้มงวดเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้าของอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การไม่ปฏิบัติตามอาจส่งผลให้เกิดปัญหาทางกฎหมาย การเรียกคืนผลิตภัณฑ์ และการสูญเสียชื่อเสียง

สุดท้ายนี้ การปฏิบัติตามข้อกำหนดของ EMC สามารถปรับปรุงความน่าเชื่อถือโดยรวมและอายุการใช้งานที่ยาวนานของระบบไฟฟ้าได้ ด้วยการลดผลกระทบจากการรบกวนทางแม่เหล็กไฟฟ้า ส่วนประกอบภายในตู้ควบคุมจึงมีโอกาสได้รับความเสียหายน้อยลง ซึ่งช่วยลดต้นทุนการบำรุงรักษาและการหยุดทำงานของระบบ

บทสรุป

ในฐานะซัพพลายเออร์ตู้ควบคุม ถือเป็นความรับผิดชอบของเราที่จะต้องตรวจสอบให้แน่ใจว่าตู้ควบคุมของเรามีคุณสมบัติตรงตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่เข้มงวด ด้วยการทำความเข้าใจแหล่งที่มาของการรบกวนทางแม่เหล็กไฟฟ้า มาตรฐานที่เกี่ยวข้อง และเทคนิคการออกแบบเพื่อปรับปรุง EMC เราจึงสามารถจัดหาตู้ควบคุมคุณภาพสูงที่เชื่อถือได้และปฏิบัติตามข้อกำหนด

หากคุณต้องการตู้ควบคุมที่ตรงตามมาตรฐาน EMC สูงสุด เราขอเชิญคุณติดต่อเราเพื่อหารือเกี่ยวกับการจัดซื้อจัดจ้าง ทีมผู้เชี่ยวชาญของเราพร้อมที่จะมอบโซลูชันที่ปรับแต่งตามความต้องการเฉพาะของคุณให้กับคุณ

อ้างอิง

• คู่มือความเข้ากันได้ทางแม่เหล็กไฟฟ้า เรียบเรียงโดยคริส พอล McGraw - ฮิลล์มืออาชีพ
• มาตรฐาน IEC 61000 series เกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า คณะกรรมาธิการไฟฟ้าเทคนิคระหว่างประเทศ
• มาตรฐาน EN 55011 ว่าด้วยการปล่อยก๊าซเรือนกระจกและการปล่อยก๊าซเรือนกระจกจากอุปกรณ์อุตสาหกรรม วิทยาศาสตร์ และการแพทย์ คณะกรรมาธิการยุโรปว่าด้วยมาตรฐานทางเทคนิคไฟฟ้า
